В этой статье мы рассмотрим тему о том, как настроить роутер d link dir 320. Роутер дир 320 стоит на третьем месте по популярности среди роутеров компании Длинк, поэтому его часто советуют в магазинах. У многих людей возникают вопросы по настройке данной модели. В данной статье мы пройдем подробную инструкцию по настройке wifi роутера d link dir 320 . Мы рассмотрим все типы подключений к интернету на примере провайдера Билайн. Самое главное, перед тем как что-либо делать с роутером прочтите инструкцию до конца.

Настройка сетевой карты на ОС Windows 7 и XP

Перед тем как начать настройку любого роутера, на компьютере нужно произвести настройки сетевой карты, роутера d link dir 320 это тоже касается. В роутере Длинк на заводских настройках стоит по умолчанию раздача ip адреса автоматически. Поэтому нам нужно установить получение ip адреса автоматически в нашем сетевом драйвере.

Установка ip адреса автоматически на Windows XP

Двигаемся в «Пуск», находим «Панель управления». После перехода в «панель упр.» найдем иконку «Сетевые подключения», перейдем по ней и в следующем окне кликнем правой кнопкой мыши по иконке «Подключение по локальной сети», выберем из списка пункт «Свойства». В появившемся окне в списке с галочками выберем пункт «Протокол Интернета (TCP/IP)» и нажмем на кнопку свойства. Затем проверяем установлены ли точки в пунктах где присутствует слова автоматически, если нет, то устанавливаем и жмем кнопку «ОК». См рис ниже.

Установка ip адреса автоматически на Windows 7

Идем в пуск, в строке поиска (которая находится в самом низу окна Пуска) набираем слово «Сетевых». Из списка результатов выбираем «Просмотр сетевых подключений». Затем в открывшимся окне кликнем два раза на иконку «Подключение по локальной сети». Найдем кнопку «Свойства» и нажмем на неё. Теперь в списке с галочками найдем «Протокол интернета версии 4» и делаем двойной клик по нему. Теперь ставим точки в пункты где указаны слова автоматически и жмем «ОК». см.рис. ниже.

Решение проблем при подключений роутера d link dir 320

После настройки сетевой карты вам нужно проверить правильный ли вы получили ip адрес. Для этого вам нужно вернуться к «Подключение по локальной сети» кликнуть по нему два раза и в открывшемся окне выбрать пункт:

На Windows XP – Вверху окна будет раздел «Подробней»
На Windows 7 – Где-то посредине будет кнопка «Сведения…»

Там вы увидите ip адрес он должен выглядеть примерно так 192.168.0.ххх, где ххх- это любая цифра пример: 101 или 3. При возникновении проблем ip адрес будет 169.ххх.ххх.ххх. Я не буду вдаваться в подробности из-за чего это произошло, объясню как решить проблему. Нужно указать правильные ip адреса в настройках сетевой карты. Нам нужно будет вернуть к пункту:

На Windows XP – Свойства: Протокол Интернета (TCP/IP)
На Windows 7 – Свойства: Протокол Интернета версия 4 (TCP/IPv4)

И указать следующие настройки:

IP — 192.168.0.101
Маска подсети — 255.255.255.0
Основной шлюз — 192.168.0.1
DNS — 192.168.0.1

Затем жмем «ОК» и роутер должен подключиться к вашей сетевой карте.

Замена старой прошивки d link dir 320 на актуальную

После подключения роутера к компьютеру следует обновить прошивку на актуальную для того, что бы не возникало никаких проблем с подключением интернета и WiFi в дальнейшем. Также это позволит вам научиться сразу это делать, чтобы в дальнейшем вы могли легко менять прошивку роутера d link dir 320, да и для других моделей семейства Длинк. Для начала вам нужно будет скачать последнюю версию прошивки. По адресу http://ftp.dlink.ru/pub/Router/DIR-320_NRU/Firmware/ (для DIR-320NRU) и http://ftp.dlink.ru/pub/Router/DIR-320/ (для DIR-320) будет находиться файл с последней версией прошивки роутера dir 320.

Скачайте его на компьютер перед тем как вы отключитесь от интернета для настройки роутера.

Вход в роутер Длинк дир 320

Для любой прошивки есть стандартный вход в интерфейс настройки роутера. Открыв любой браузер набираем в адресной строке 192.168.0.1, после нажатия «Энтер» вас попросят об авторизации. Нужно будет ввести логин (Имя пользователя) и пароль. Есть всего два варианта

Для самых первых прошивок роутера Логин будет admin, а строку с Пароль оставляем пустой.
Для боле новых прошивок Логин и пароль, admin и admin.

Если ваш роутер был приобретен очень был давно, тогда у вас одна из первых прошивок 1.0.1. Выглядит она см.рис. ниже.

Как можно понять из рисунка, после входа в настройки роутера перейдите во вкладку «Maintenance», а затем в раздел меню слева «firmware update», нажмите кнопку «Обзор» и выберите файл с новой прошивкой. После выбора нажмите кнопку «apply», затем дождитесь установки.

С более новыми прошивками давайте разберемся разом:

Если у вашей прошивки схожий вид с первым вариантом на рисунке, в меню слева выберите пункт «Система», затем «Обновление ПО» далее жмем «обзор» и выбираем новую прошивку.
Во втором варианте сначала жмем на «Настроить вручную», потом также выбираем «Система» — «Обновление ПО». Выбираем новую прошивку и устанавливаем.
И последний третий вариант. Жмем «Расширенные настройки». Затем в блоке «Система» кликнем по кнопке вперед, и выбираем «Обновление ПО».

Хочу сразу предупредить, что после того как вы нажмете на кнопку «Обновать»(apply), браузер может повиснуть и у вас создастся впечатление, что вы что-то сделали неправильно. Не предпринимайте ничего в течении 4 -7 минут. Затем вновь введите в браузер адрес роутера(192.168.0.1).

После установки нового «ПО» можно перейти к самому главному — настройке интернета и wifi на роутере.

Настройки интернета роутера d link dir 320

Настройка интернета в новой версий прошивки довольно проста и не отличается от других моделей компании Длинк. Поэтому базовую настройку и таких типов подключения, как «PPPoE», «Динамический IP», «Статический IP», советую рассмотреть «» для тех кому нужна настройка для ростелеком . В этой статье я расскажу о настройке соединения с провайдером Билайн.

Настройка роутера d link dir 320 билайн

Если вы прочитали статью, которую я предлагал выше, вы знаете куда вам нужно заходить для настройки интернета. Если же нет, то я кратко опишу:

После захода в интерфейс настройки выбираем «Расширенные настройки».
Затем в колонке «Сеть» — WAN. И жмем кнопку «Добавить»
После производим такие настройки

Для работы с провайдером Билайн в Тип подключение выбираем L2TP + Динамический IP, это самое главное. В поле Имя подключения можно вписать что хотите, к примеру, mybeeline. Так же очень важны поля Имя пользователя и Пароль, здесь нужно ввести данные, которые вам предоставили при подключении монтажники (если вы их потеряли — узнайте в тех поддержке). Адрес VPN сервера компании Билайн tp.internet.beeline.ru. После ввода данных жмем на кнопку Сохранить. Затем вверху вы увидите также кнопку Сохранить, кликнем на неё. Настройка роутера d link dir 320 для билайн завершена и если все настройки вы ввели правильно, интернет уже должен работать. Для наглядности смотри рисунок снизу.

Настройка Wi Fi dir 320

После настройки интернета следует настроить и wifi сеть на роутере. Для того чтобы это сделать нам нужно вернуться в «расширенные настройки» и в блоке «WIFI» выбрать «Общие настройки». Здесь нас интересует только настройка «SSID» — это имя сети, т.е. то имя, которое будет видно в списке беспроводных подключений. Выберете имя, которое вам по душе, и нажмите изменить.

Также стоит настроить безопасность, чтобы вредные соседи не баловались. В том же блоке перейдем по ссылке «Настройки безопасности». Теперь здесь нас интересует два пункта:

«Сетевая аутентификация:» — обязательно выбираем «WPA-PSK2». Тогда вы точно можете быть уверены в безопасности вашей сети.
«Ключ шифрования PSK» — является паролем для подключения к вашей сети. Требуется ввести не менее 8 символов.

После ввода всех данных жмем «Изменить».

Все, настройка роутера завершена. Но это не все возможности данного роутера. В различных статьях указаны всевозможные возможности данного роутера. Для их нахождения введите в поисковую строку сверху «320» и вы получите все статьи, в которых идет речь о роутере дир 320 .

Рекомендую к просмотру Видео:Настройка D-link DIR-320
.

D-Link DIR-320 имеет ревизию A2. Настройку роутера удобней делать по проводному подключению, но можно и по беспроводному (ноутбук, телефон, планшет). Если роутер настраивался, то выполните сброс настроек. Для этого на задней панели нажмите и удерживайте кнопку Reset 15-20 секунд.

Проверка сетевых настроек на компьютере.

В Windows 7, Windows 8: Панель управления — Сеть и Интернет — Центр управления сетями и общим доступом. Слева выбрать Изменение параметров адаптера.
В Windows ХР: Панель управления — Сетевые подключения.
Кликните правой кнопкой мыши по значку соединения по локальной сети и нажмите Свойства. Выберите Протокол Интернета Версии 4 (TCP/IPv4) и нажмите кнопку Свойства. Установите автоматическое получение IР и DNS. Нажмите ОК.

Настройки протокола tcp/ipv4.

Подключение роутера.

Подключите кабель Билайн к порту роутера Internet(WAN), он серого цвета.
Проводом из комплекта роутера соединить разъем сетевой карты компьютера и разъем LAN роутера, он синего цвета.
Включите роутер в розетку.

Настройка роутера D-Link DIR-320.

Открываем браузер вводим http://192.168.1.1/ или http://192.168.0.1/ вводим admin, поле пароля пустое. Нажимаем Log In.

Настройка интернета.

В разделе SETUP (установка), в самом низу нажимаем Manual Internet Connection Setup (настройка интернет соединения вручную).

D-Link DIR-320 настройка интернета прошивка 1.00.

My Internet Connection is (тип подключения) — L2TP/ Russian L2TP

Address Mode — отметьте кружочком пункт Dynamic IP
L2TP Server IP Adress — введите tp.internet.beeline.ru
User Name — введите ваш логин
Password и Confirm Password (Verify Password)- введите ваш пароль
Reconnection Mode — выберите Always
Maximum Idle Time — 0 Minutes
MTU — в данном поле должно быть установлено значение 1400
Нажмите кнопку Save Settings.
Подождите пока роутер сохранит настройки и перезагрузится.

Настройка беспроводной сети D-Link DIR-320.

В разделе Setup (Установка), выберите пункт Wireless Setup (Установка беспроводной сети), нажмите кнопку Manual Wireless Connection Setup (настройка беспроводного соединения вручную).

В разделе Wireless Network Settings:
Поставьте галочку напротив пункта Enable Wireless и выбертие из списка Always.
Wireless Network Name — введите имя вашей беспроводной сети
В разделе Wirelless Security Mode — выберите WPA/WPA2
Clipher Type — TKIP and AES
Network key — вводим пароль для доступа к беспроводной сети. Он должен быть не короче 8 символов и содержать кириллицу.
Нажимаем Save Settings (сохранить настройки). Роутер перезагрузится.

Роутер D-Link DIR-320 считается одним из достаточно популярных. Не редка ситуация, когда купит человек маршрутизатор D Link, принесет домой, а потом звонит интернет провайдеру и говорит: «вот, купил и не могу настроить». Рассмотрим вкратце технические характеристики и внешний вид.

Внешний вид и характеристики

По поводу характеристик мало, что можно сказать, ведь все маршрутизаторы крайне схожи. Используется стандарт беспроводной сети 802.1g/b. На Wi-Fi роутере, помимо LAN портов, есть 1 USB порт. Антенны на модеме съемные. Если быть точнее, то в нем всего одна антенна. Сам аппарат поддерживает протоколы соединения PPPoE, L2TP, PPTP.

На передней части аппарата расположены различные индикаторы, лампочки, которые позволяют следить за состоянием тех или иных характеристик:

Сначала идет стандартный индикатор питания, показывающий включен ли маршрутизатор
Далее идут индикаторы, показывающие состояние интернета, беспроводной сети «Wi-Fi».
После идут 4 индикатора локальных портов. Они показывают, есть ли какое-нибудь подключение роутера через LAN кабель, и если да, то через какой порт.
Последний индикатор USB, который показывает, включен ли порт USB.

На задней части аппарата расположены различные порты и разъемы, в которые необходимо вставить шнуры и кабели для правильной установки:

Сначала идет одна антенна, которая позволяет связи доставать дальше по дому или квартире.
Потом идет один разъем USB, он имеет зеленую обводку.
Потом идет 4 синие локальные порты, они необходимы для присоединения с помощью LAN-кабеля.
Потом один WAN или INTERNET разъем для подключения интернета к нашему модему.
Предпоследний разъем нужен для подключения блока питания.
Последняя кнопка подписана как «RESET». Она нужна для сброса настроек, с ее помощью выполняют сброс пароля.Сама кнопка находится внутри отверстия, что защищает ее от случайного нажатия, ведь после сброса пароля, роутер приходится заново настраивать.

Установка маршрутизатора

Перед тем, как что-либо настраивать, модем нужно распаковать и установить на удобное для нас место. Важно чтобы рядом была розетка, чтобы туда доставал интернет кабель, чтобы неподалеку был ПК.

В установке нет ничего сложного. Для правильной установки нужно всего лишь подключить электроэнергию к роутеру, присоединить компьютер и интернет через шнуры. Интернет кабель предоставляется интернет компанией. На этом этапе настройка и установка D Link DNS на необходимое место закончилась.

Полная настройка маршрутизатора

До того, как начать настраивать интернет и беспроводную сеть, перед тем, как настроить роутер D Link DIR 320, нам необходимо проверить, правильно ли компьютер присоединен к модему.

Проверка соединения

Чтобы проверить соединение компьютера, который работает на операционной системе Windows 7, нам нужно перейти в «Пуск», затем в стандартную панель управления компьютером. (Проще делать как в инструкции по скриншотам, она поможет настроить D Link DIR 320).

Сейчас нам необходимо выбрать «Просмотр состояния сети и задач».

После того, как выбрали необходимый пункт, нам надо нажать «Изменение параметров адаптера».

Теперь нужно посмотреть в свойства «Подключения по локальной сети».

Нам нужно просмотреть, правильные ли свойства протокола интернета версии 4 там стоят.

Здесь ставим галочки, если их нет, все напротив автоматической настройки, как на скриншоте. И кликаем «ОК».

В том случае, если на ПК у Вас Windows 10, то следуем по другой инструкции. «Пуск», а потом надо кликать на «Параметры».

Кликаем на подпункт «Сеть и интернет».

Слева в меню нужно кликнуть на Ethernet, потом смотрим настройку параметров адаптера, как и в первой инструкции.

Теперь так же смотрим свойства LAN сети.

Смотрим свойства для четвертой версии.

Опять устанавливаем автоматические конфигурации и кликаем «ОК».

Теперь мы уверены в том, что соединение исправно работает, если нет, то обновляем ПО. А на обновленном роутере сейчас уже можно выполнять какие-то действия.

Настройка интернет соединения

Чтоб выполнить любые дальнейшие действия, нам нужно войти в настройки роутера. Это происходит через браузер, там переходим на 192.168.0.1 или 192.168.1.1 – это сайты. Это нужно делать на ПК, у которого нет подключения к интернету.

В том окне, что открылось, нам предлагают ввести Login & Password. По стандарту имя и пароль идентичны – admin.

Теперь мы вошли в центр всех конфигураций, нам нужно поменять язык интерфейса на русский, дабы проще было. В правом верхнем углу, где Languagе, выбираем «Русский».

PPoE

Рассмотрим стандартную настройку по PPPoE. Последнее это тип соединения, его нужно уточнять у провайдера. Вся важная информация по настройке может находиться в договоре. Так что в первую очередь следует заглянуть туда.

В блоке «Сеть» жмем на WAN. В окне, что было открыто только что, надо нажать «добавить». Здесь делаем так, как показано на скриншоте.

Тип соединения нужно выбрать PPPoE, или тот, который прописан интернет компанией в Вашем договоре.

Затем указываем имя пользователя и пароль, они под номером 2 и 3,4. Эти данные есть в контракте с интернет компанией.

После этого жмем «Применить». Теперь на Вашем компьютере должен появиться интернет.

PPTP с динамическим адресом

Сначала, для выполнения отладки нам нужно перейти по ссылке WAN, которая находится в блоке «Сеть». На новой станице жмем «Добавить».

1. Тип соединения, как и в названии этого подпункта, PPTP с динамическим адресом.

3. Затем нам нужно указать имя пользователя и пароль. Эти данные должны быть предоставлены провайдером.

4. Так же само и с VPN-сервером. Его должен предоставлять провайдер.

5. Жмем применить.

PPTP со статическим адресом

Для того, чтоб выполнить настройку статического соединения надо прибавить новое соединение. Это надо сделать в окне WAN, оно находится в блоке «Сеть». Тип соединения выбираем тот, который нам необходим – PPTP + статический.

1. После нужно заполнить поля в пункте IP. Все поля, которые обязательны к заполнению, обязаны быть прописаны. А данные мы можем запросить у провайдера, службы поддержки, или найти в бумажных договорах.

2. Теперь настройки пункта VPN. Сразу галочку напротив автоматической настройки. После прописываем все выделенные поля. Это имя пользователя и дважды пароль, они должны быть в договоре. Как и адрес VPN–сервера.

3. Нажимаем применить.

Настройка беспроводной сети

Настроить Wi-Fi еще проще. Для этого в блоке Wi-Fi выбираем основные настройки (если не получается найти, то сначала нужно нажать на расширенные настройки внизу страницы).

После надо поставить галочку напротив «включить беспроводное соединение». Потом указываем необходимые данные. SSID – это имя вашего вай фая. Здесь пишем любой, только английскими буквами. Жмем «Применить».

Теперь надо поставить пароль на Wi-Fi. Чтобы запаролить вай фай, выбираем «Настройки безопасности».

В поле «сетевая аутентификация» выбираем WPA2-PSK. Ключ шифрования, который под номером 2, это и есть пароль от WiFi. После того, как был введен новый пароль, нам нужно сохраниться. Для этого жмем на «Сохранить и перезагрузить», это под номером 3.

Теперь все вопросы о том, как выполняется настройка роутера D Link Dir 320 nru, должны отпасть. Иногда, перед тем, как настроить роутер, нам необходимо узнать, как прошить роутер D Link Dir 320. Но об этом, и о том как создать с помощью маршрутизатора Д-Линк ДИР сетевое хранилище, мы расскажем в другой статье.

Видео по теме

Быстрого Вам интернета!

Перед тем, как приступить к настройке роутера, проверим настройки подключения по локальной сети. Для этого:

Windows 7

1. Нажмем на "Пуск ", "Панель управления ".

2. Нажимаем на "Просмотр состояния сети и задач ".

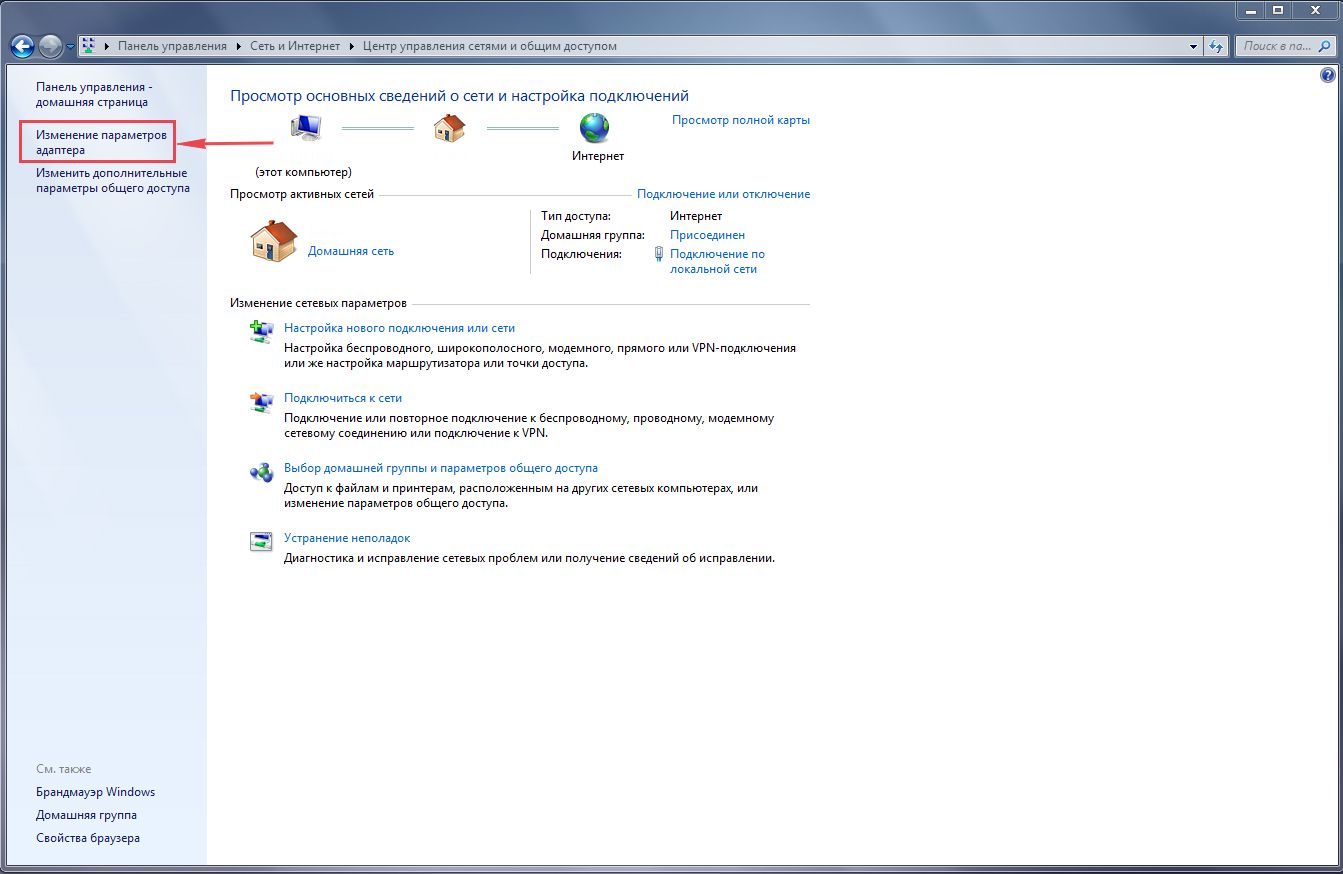

3. Жмем на "Изменение параметров адаптера ".

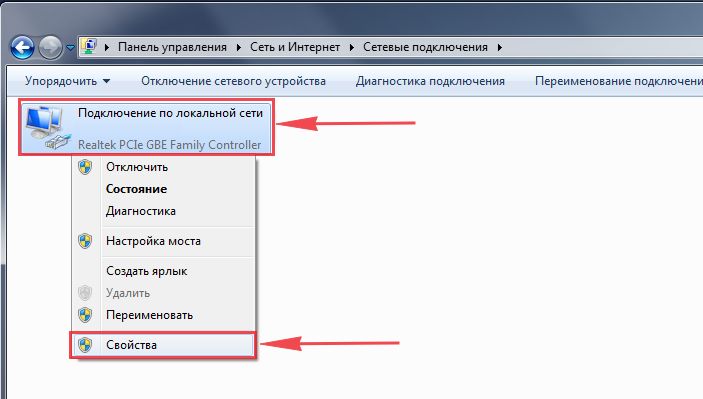

4. Подключение по локальной сети Свойство ".

5. Из списка выбираем "Протокол Интернета версии 4 (TCP/IPv4) " и нажимаем "Свойство ".

6. " и "", затем нажимаем кнопку "Ok ".

Windows 10

1. Нажмем на "Пуск ", "Параметры ".

2. Нажимаем на "Сеть и Интернет ".

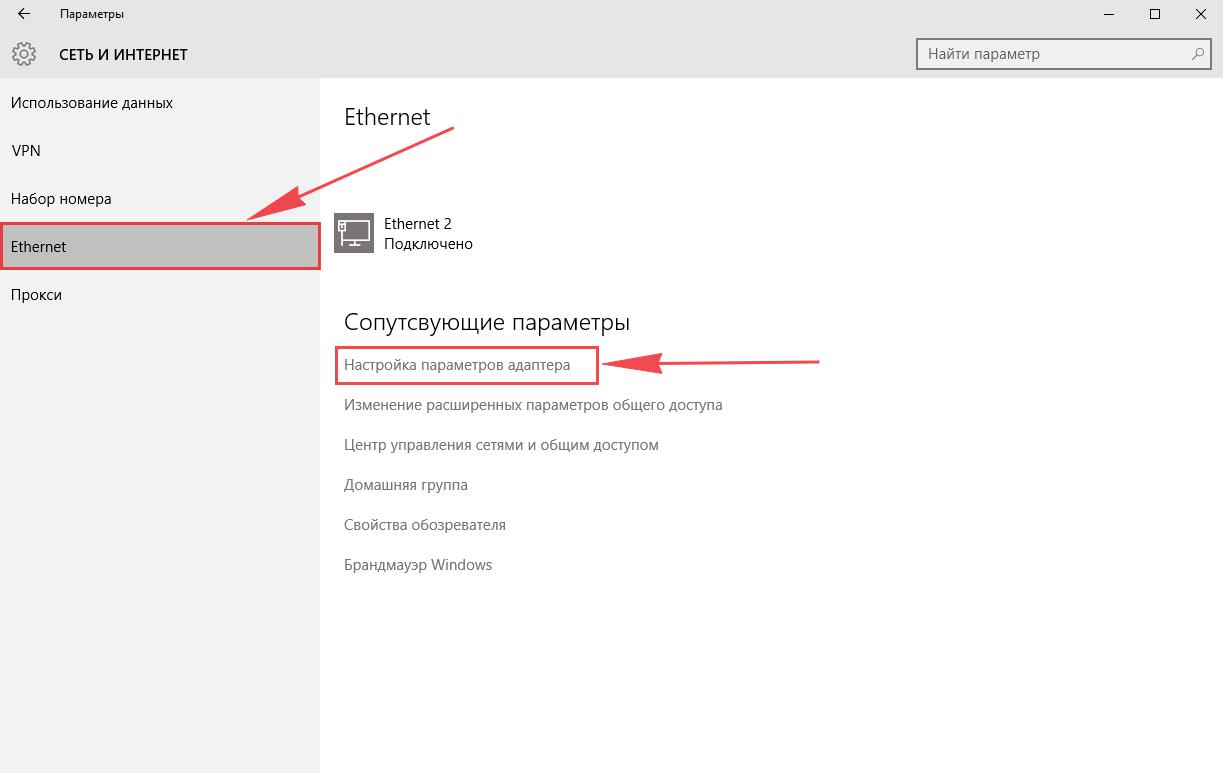

3. Выбираем "Ethernet " и нажимаем на "Настройка параметров адаптера ".

4. В открывшемся окне мы видим "Ethernet ". Нажимаем по нему правой кнопкой мыши, выбираем "Свойство ".

5. Из списка выбираем "IP версии 4 (TCP/IPv4) " и нажимаем "Свойство ".

6. В открывшемся окне Вам нужно выставить галочки "Получить IP-адрес автоматически " и "Получить адрес DNS-сервера автоматически ", затем нажимаем кнопку "Ok ".

Подключение роутера D-Link DIR-320 к компьютеру

Следующим шагом будет подключение роутера D-Link DIR-320 к Вашему Ноутбуку либо Персональному компьютеру. Для этого Вам необходимо подключить кабель, который Вам провел провайдер к порту роутера, где подписано "INTERNET" , в более старых моделях данный порт подписан как "WAN" . Кабель, который шел в комплекте с роутером, один конец подключаете к ноутбуку либо компьютеру, другой конец подключаете в один из четырех портов, которые обозначены черным цветом на роутере (цвета портов могут отличаться в зависимости от версии роутера). И да, не забудьте подключить кабель питания.

Авторизация роутера D-Link DIR-320

Итак, подключили роутер, теперь Вам нужно через любой браузер (будь это Google Chrome, Mozilla Firefox, Internet Explorer, и т.д.) попасть в его web-интерфейс. Для это открываем браузер и в адресной строке вбиваем адрес роутера: 192.168.0.1

Имя пользователя - admin
Пароль - admin

Итак, вбиваем данные и нажимаем "Enter "

Настройка роутера D-Link DIR-320 .

И вот наконец мы попали на Web-интерфейс роутера и теперь Вам необходимо произвести настройки оборудования. Первым делом обезопасим беспроводную сеть, установив пароль на wi-fi. Затем Вам необходимо будет узнать какой тип подключения используется для входа в интернет, это PPTP, L2TP либо PPPOE. Узнать можно позвонив Вашему провайдеру (это организация, с которым Вы заключили договор для предоставления услуги интернет). Итак, начнем настройку роутера. Для начала поменяем язык Web-интерфейса на Русский. Для этого переходим во вкладку "Language " и выберем "Русский "

Настройка пароля на wi-fi на роутере D-Link DIR-320 .

Предлагаю Вашему вниманию Видео инструкцию по настройке пароля на wi-fi на роутере D-Link DIR-320

Давайте также письменно и иллюстративно рассмотрим настройку пароля на wi-fi на роутере D-Link DIR-320 .
1. Выбираем на Web-интерфейсе "Расширенные настройки "
2. В меню "Wi-Fi " выбираем пункт "Основные настройки ".

3. Проверим "Включить беспроводное соединение ", должна стоять галочка.
4. Ниже в строке "SSID: " придумать и указать имя Вашей беспроводной сети, данное имя в дальнейшем будет светиться, когда Вы будите подключаться к сети.
5. "Страна " - "Russian Federation ", "Канал " - "auto ", "Беспроводной режим " - "802.11 B/G/N mixed ".
6. Нажимаем "Применить " и возвращаемся в предыдущее меню нажав на символ, похожий на треугольник слева.

7. В меню "Wi-Fi " выбираем "Настройки безопасности ".

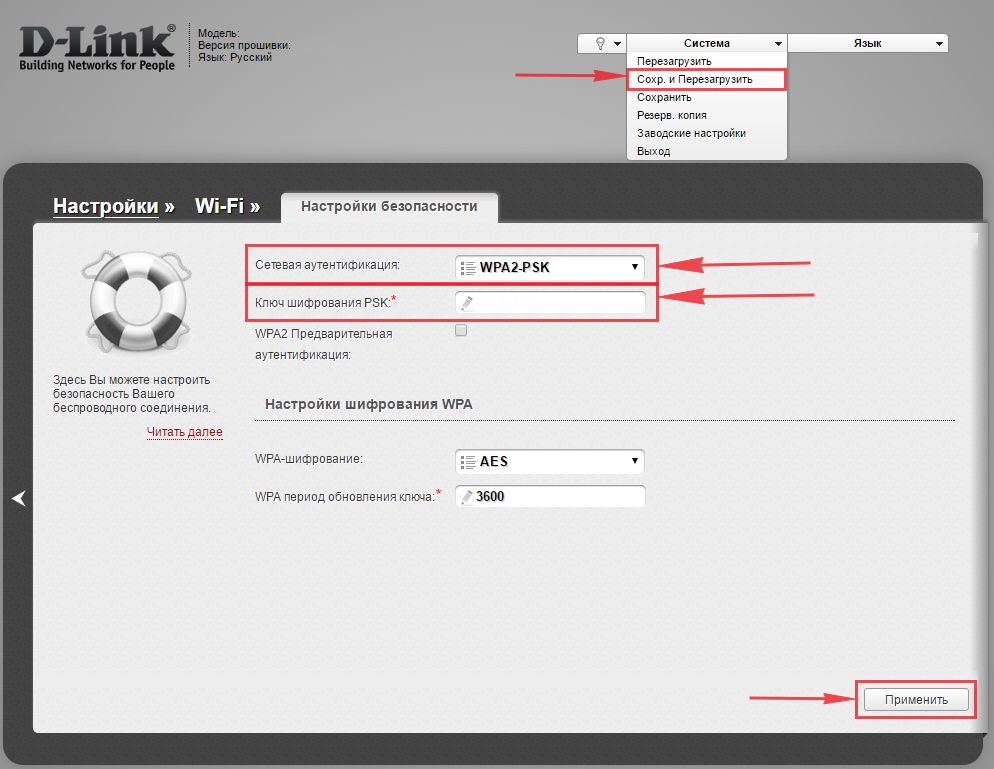

8. В строке "Сетевая аутентификация: " выбираем "WPA2-PSK ".
9. В строке "Ключ шифрования PSK: " необходимо придумать и вбить пароль для беспроводной сети, которую мы создали выше.
10. Нажимаем "Применить ", затем в правой верхней части web-интерфейса переходим во вкладку "Система " и нажимаем "Сохр. и Перезагрузить ".

Настройка PPTP на роутере D-Link DIR-320 .

PPTP на роутере D-Link DIR-320 на примере роутера D-Link DIR-620.

Давайте также письменно и иллюстративно PPTP на роутере D-Link DIR-320 .
1. В меню "Сеть " выбираем "WAN ".

2. Добавить ".

3. В пункте "Тип соединения: " выбираем "PPTP+Динамический IP ".
4. Ставим галочку напротив "Соединяться автоматически ".
5. Имя пользователя: "), пароль (в строке "Пароль: Подтверждение пароля: Адрес VPN-сервера: ").

6. Применить ".

Настройка PPTP со статическим IP-адресом на роутере D-Link DIR-320 .

Рассмотрим настройку подключения PPTP со статическим IP-адресом на роутере D-Link DIR-320
1. В меню "Сеть " выбираем "WAN ".
